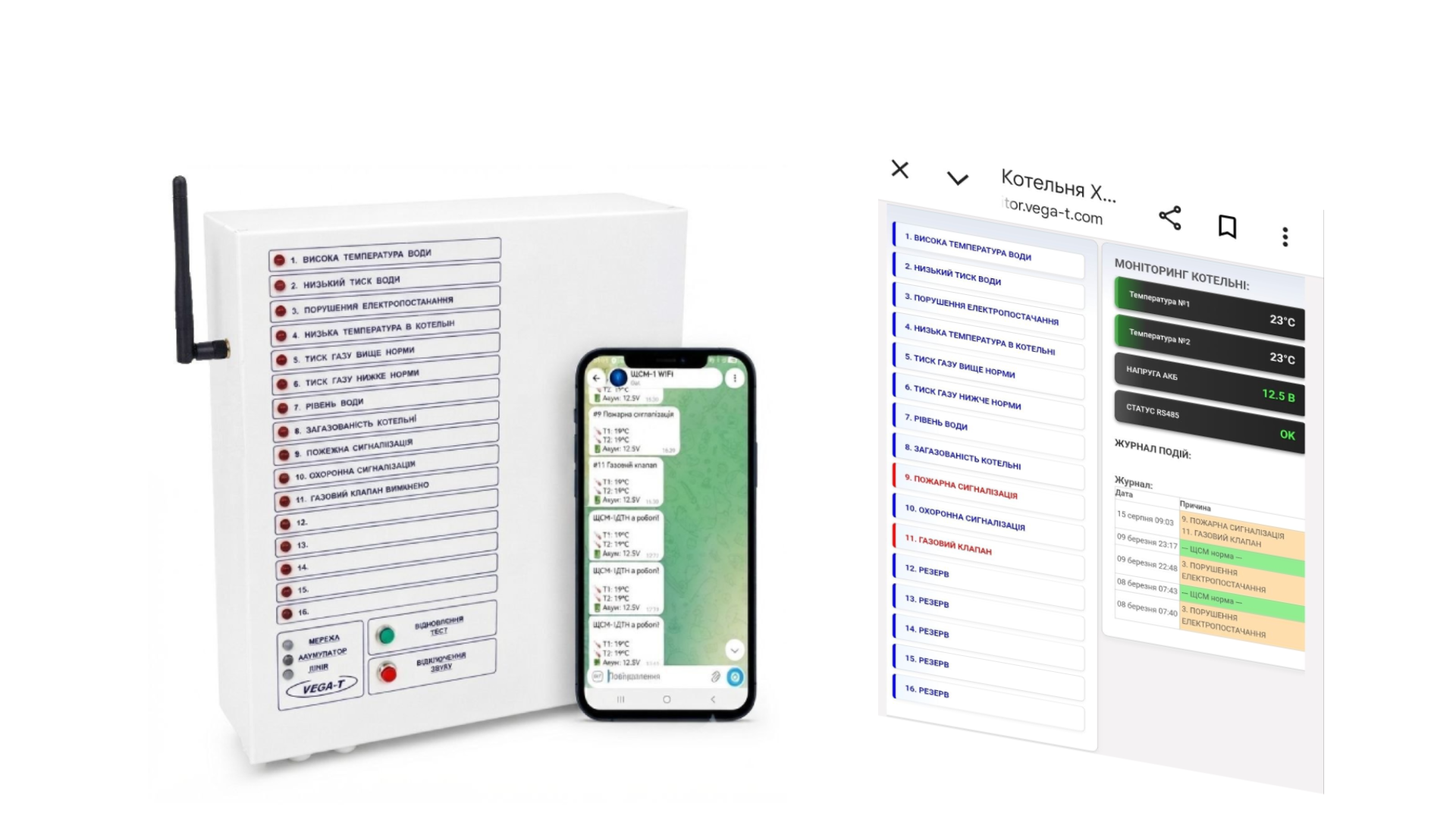

ЩСМ-1WIFI

Щит сигналізації ЩСМ-1WIFI — це професійне рішення для автоматизації, моніторингу та диспетчеризації котелень.

Пристрій призначений для цілодобового контролю стану датчиків котельного обладнання та автоматичного керування газовим відсічним клапаном у разі виникнення аварійних ситуацій.

Основні можливості та переваги:

• Миттєве оповіщення: автоматична відправка аварійних сповіщень у Telegram-чатбот двом абонентам.
• Онлайн-диспетчеризація: віддалений інтернет-моніторинг роботи котельні в реальному часі через вебсервіс monitor.vega-t.com.
• Кольоровий IPS-дисплей 3.2": зручне налаштування дискретних датчиків, клапана та спрацювання виконавчого реле за допомогою ємнісного тачскріна безпосередньо на пристрої.
• Зручне налаштування: через тачскрін виконується підключення до Wi-Fi мережі та задаються ID-номери користувачів для відправки повідомлень у Telegram. Вибір дискретного датчика NC або NO. Сенсорний вибір спрацювання клапана, та виконавчого реле.
• Індикація: На екрані дисплея індикація всіх 16-ти датчиків. Індикація напруги акумулятора, датчиків температури, лінії зв'зку, рівень WIFI мережі, та індикація відправки повідомлень в Telegram-чатбот, та даних на сторінку monitor.vega-t.com.

ЩСМ-1WIFI повністью підтримує функції щита сигналізації ЩСМ-1ДТН:

• порушення енергопостачання котельні;
• зниження тиску води в котлі нижче допустимого;
• перевищення температури води в котлі вище за допустиму;
• зниження температури повітря в котельні;
• загазованість приміщення котельні;
• несанкціонований доступ до приміщення котельні;
• зниження рівня підживлювальної води нижче допустимого;
• зниження тиску газу нижче допустимого;
• зпідвищення тиску газу вище допустимого;
• спрацювання пожежної сигналізації;
• відключення газового клапана;
• несправність каналу зв'язку між котельнею та службовим приміщенням.
• скидання та випробування індикації;
• автономну роботу від внутрішнього акумулятора, у тому числі живлення сигналізатора загазованості від внутрішнього джерела безперебійного живлення щита (12В).
• вибір типу датчика (NO або NC);

Технічні характеристики:

• - Напруга живлення: ~ 230В;
• - Час роботи від акумулятора, не менше: - 4 год
• - Розміри: - 290х280х80 мм;
• - Маса: - не більше 4кг;
• - Кількість світлодіодних індикаторів стану параметрів об'єкта: - 16;
• - Кількість одночасно підключених сигналізаторів загазованості: - 1;
• - Затримка включення звукового сигналу аварії і відключення газового клапана: - до 3 сек.
• - Газовий клапан типу: EVG / NA (~ 220B, нормально відкритий імпульсного типу з блокуванням після спрацьовування і подальшим ручним зведенням);
• - Світлозвукове табло: контакти реле на напругу ~ 220B, максимальний струм навантаження 5А.
• - Вбудований блок безперебійного живлення сигналізатора загазованості, звітлозвукового оповіщувача та радіомодуля КРМ-7 з напругою живлення 12В і загальним струмом споживання не більше 2 А..
• - Обмін даними із ЩСМ-2ДТ по двопровідній лінії опором до 600Ом;
